Descripción

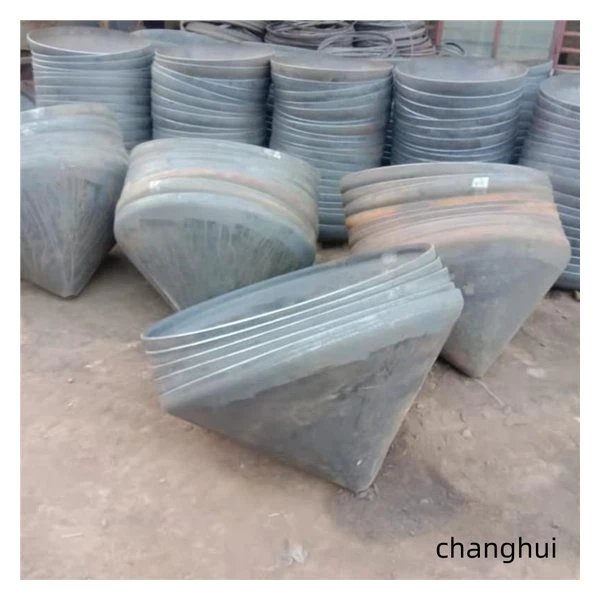

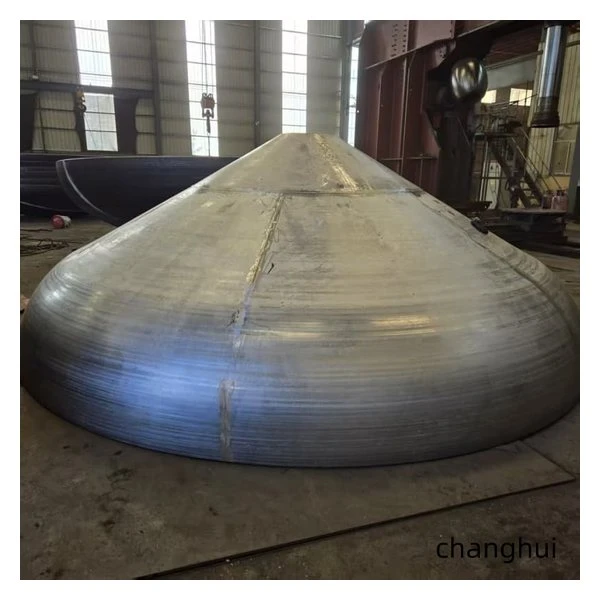

Una cabeza cónica se puede suministrar como un cono recto, un cono con bridas con un extremo grande- o una forma con transiciones en ambos extremos. Los cabezales de tanque cónicos pueden fabricarse de acero al carbono, acero inoxidable, SA516 Gr70 o SA516 Gr60. La producción puede implicar prensado, hilado, laminado y soldadura controlada, dependiendo del diámetro, espesor, ángulo y si el cabezal está fabricado en una sola pieza o en secciones. El cono terminado puede incluir un cuello extremo-pequeño, una salida, biseles, refuerzo, placas de desgaste o un tratamiento de superficie interna. Las transiciones internas suaves son útiles cuando los polvos, cristales o líquidos necesitan una ruta de descarga dirigida.
Componentes
Una sección cónica de la carcasa determina el ángulo de descarga seleccionado.
La articulación del extremo-grande une el cono a la brida lateral-del recipiente.
Se incluye una pequeña transición-de extremo donde se especifica la disposición CHA(60).
Se pueden agregar cuellos de salida, refuerzos, revestimientos de desgaste y marcas de elevación a las cabezas cónicas del tanque de acuerdo con el plano del equipo.
Parámetros del producto
|
Nombre |
Código de tipo |
Formar relaciones |
|
cabeza cónica |
CHA(30) |
ri Mayor o igual a 0,10Di; ri Mayor o igual a 3δn;=30 grado; DN expresado como Di/Dis |
|
cabeza cónica |
CHA(45) |
ri Mayor o igual a 0,10Di; ri Mayor o igual a 3δn;=45 grado; DN expresado como Di/Dis |
|
cabeza cónica |
CHA(60) |
ri Mayor o igual a 0,10Di; ri Mayor o igual a 3δn; rs Mayor o igual a 0,05Dis; rs Mayor o igual a 3δn;=60 grado; DN expresado como Di/Dis |
Nuestros Servicios
El ángulo del cono, el diámetro grande, el diámetro pequeño, los radios, el espesor y las alturas de las bridas se pueden revisar juntos.
El corte, el laminado, el hilado, la conformación, el biselado y la soldadura se pueden combinar en un solo plan de fabricación.
Se pueden suministrar cuellos de salida y piezas de refuerzo sueltas o soldadas.
Se pueden organizar inspecciones dimensionales y exámenes no-destructivos específicos.
La limpieza interna, el pulido o la preparación del recubrimiento están disponibles cuando el material seleccionado lo permite, incluidas las superficies cercanas a la salida.
Los soportes de embalaje y las marcas de envío pueden seguir la orientación de instalación.
El lado de salida también se puede marcar claramente para que el cono no gire incorrectamente durante el montaje en taller.
Preguntas frecuentes (FAQ)
P: ¿Qué ángulo del cono se debe seleccionar?
R: El diseñador del proceso debe considerar el flujo de material, la altura disponible, el tamaño de la salida, el cálculo estructural y el acceso de limpieza.
P: ¿El extremo pequeño puede incluir un cuello recto?
R: Sí. En el plano se deberá indicar el diámetro, longitud, espesor, bisel y refuerzo.
P: ¿Qué se necesita para cotizar cabezales de tanque cónicos?
R: Proporcione diámetros, ángulos, materiales, espesores, radios, alturas de bridas, detalles de salida, cantidad, estándares y requisitos de inspección.
